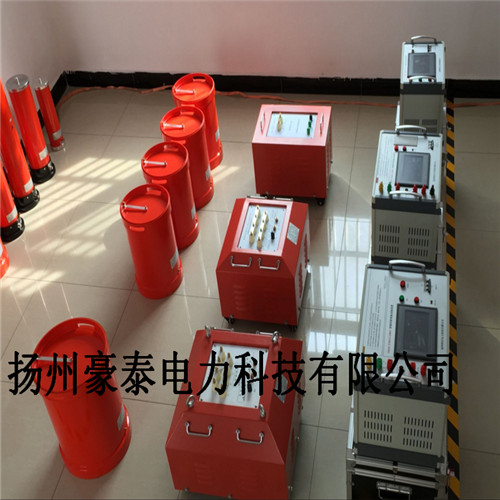

調頻串聯諧振試驗裝置
|
|
| 該HTXZ調頻串聯諧振試驗裝置主要是針對220kV及以下變電站一次電氣設備交流耐壓試驗設計制造�？砂匆�(guī)程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗，裝置既可滿足高電壓、小電流(電抗器串聯)的設備試驗條件要求，又可滿足低電壓、大電流（電抗器并聯）的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。也是各變配電站各種高壓電力設備預防性絕緣耐壓試驗的理想設備。 主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口變頻器，輸出穩定，具有各種過流過壓欠壓等保護，頻率分辨率為0.001HZ，在30～300Hz時頻率細度可達0.01Hz，確保在整個頻率區間內輸出波形良好.
二.產品參數
1.額定輸出電壓： 0～800kV（AC有效值）及其以下（可定制）
2.輸出頻率： 30～300Hz
3.諧振電壓波形： 純正弦波，波形畸變率＜1.0%
4.試驗容量： 1000kVA及其以下
5.工作制： 滿功率輸出下，一次連續工作時間60min
6.品質因數： 30～90
7.頻率調節靈敏度： 0.1Hz，不穩定度＜0.05%
8.工作電源： 380/220V±15%/50Hz±5%
設備主要配置及技術參數說明 :
一、變頻電源：
技術參數:
1.額定功率：6kW；供參考，根據不同容量的被試品功率不同，
2.輸入電壓：?jiǎn)蜗?380V±5% 或單相220V±5% 45～65Hz，（常規試驗時，請用單相380V電壓）當電源為380V時，可做額定負載試驗。
3.輸出電壓：0～400V可調
4.輸出電壓頻率：30～300Hz
5.頻率調節:0.1Hz自動調節或是手動調節
6.頻率不穩定度:≤0.02%
7.輸出電流：0～30A（根據不同需求進行增加或減�。�
二、高壓電抗器
技術參數
1.額定工作電壓：27kV
2.額定工作電流：1A
3.額定電感量：146H
4.連續工作時間：30min
5.溫升：小于60度
6.工作頻率：20~300Hz
三、激勵變壓器
技術參數
1.額定容量：6kVA
2.輸入電壓：200V/400V，當輸入是400V時，把低壓端串聯，當輸入是200V時，把低壓端并聯。
3.輸出電壓：1kV/3kV/5kV
4.輸出電流：6A/2A/1.2A
性能特點
1.冷卻方式：環氧樹脂澆注式結構，絕緣耐熱等級為B級。
2.高、低壓繞組及鐵芯間均設靜電屏蔽層，既作為勵磁變壓器，又是隔離變壓器。
四、電容分壓器
技術參數
1.自身電容量：600pF
2.工作頻率：20～300Hz
3.不確定度：1.5%
4.額定電壓:110kV |
|
|
|
